Analizy CFD – zaawansowane analizy numeryczne przepływów

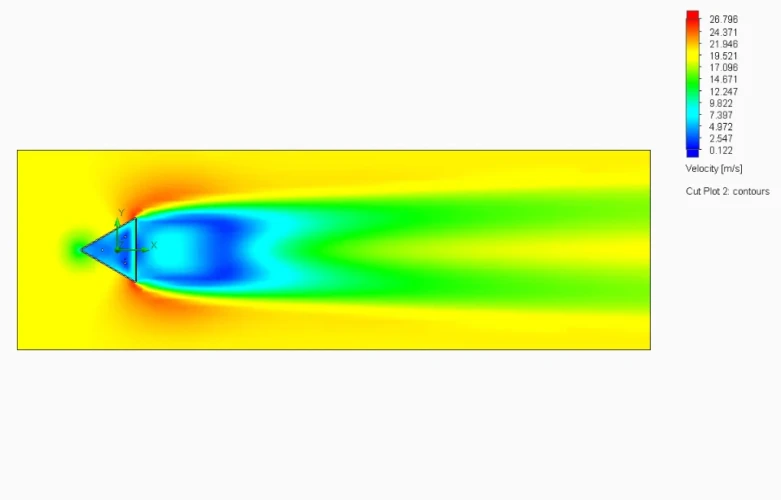

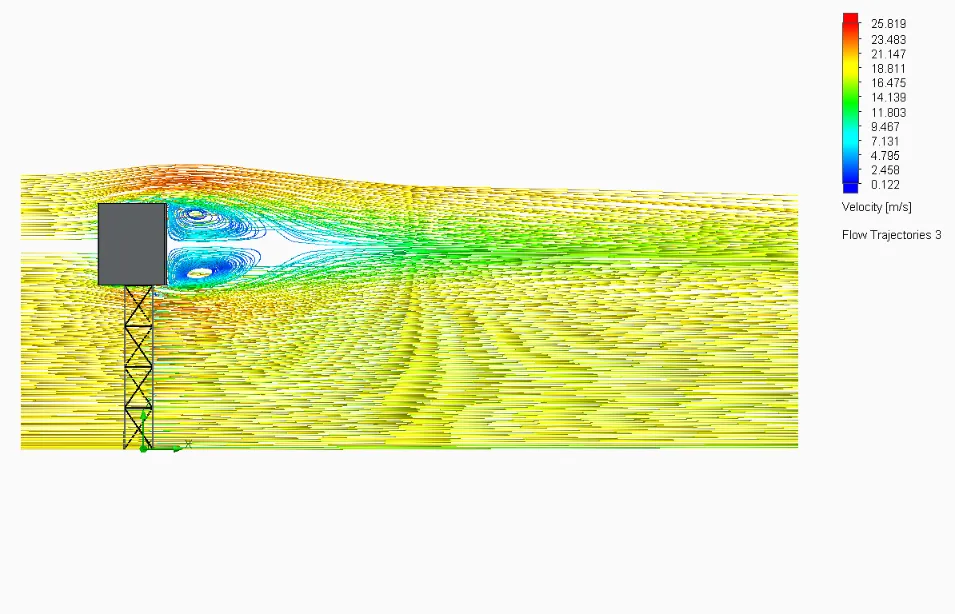

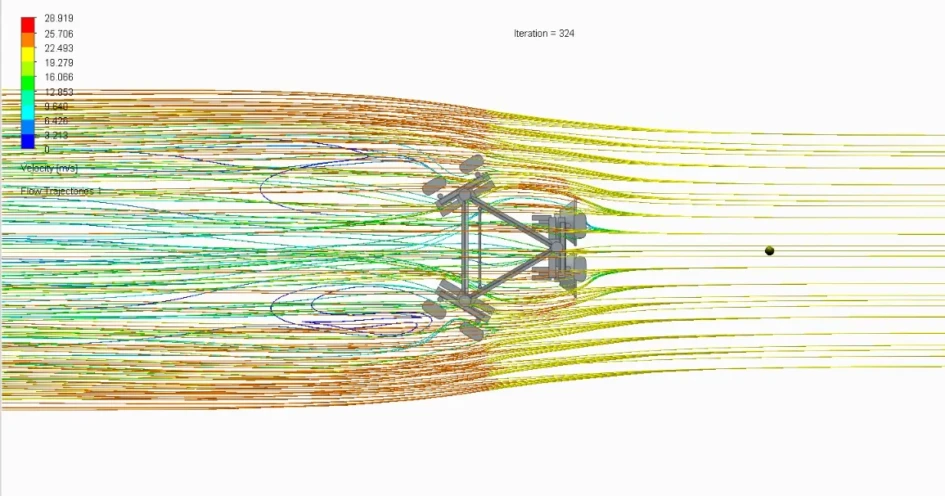

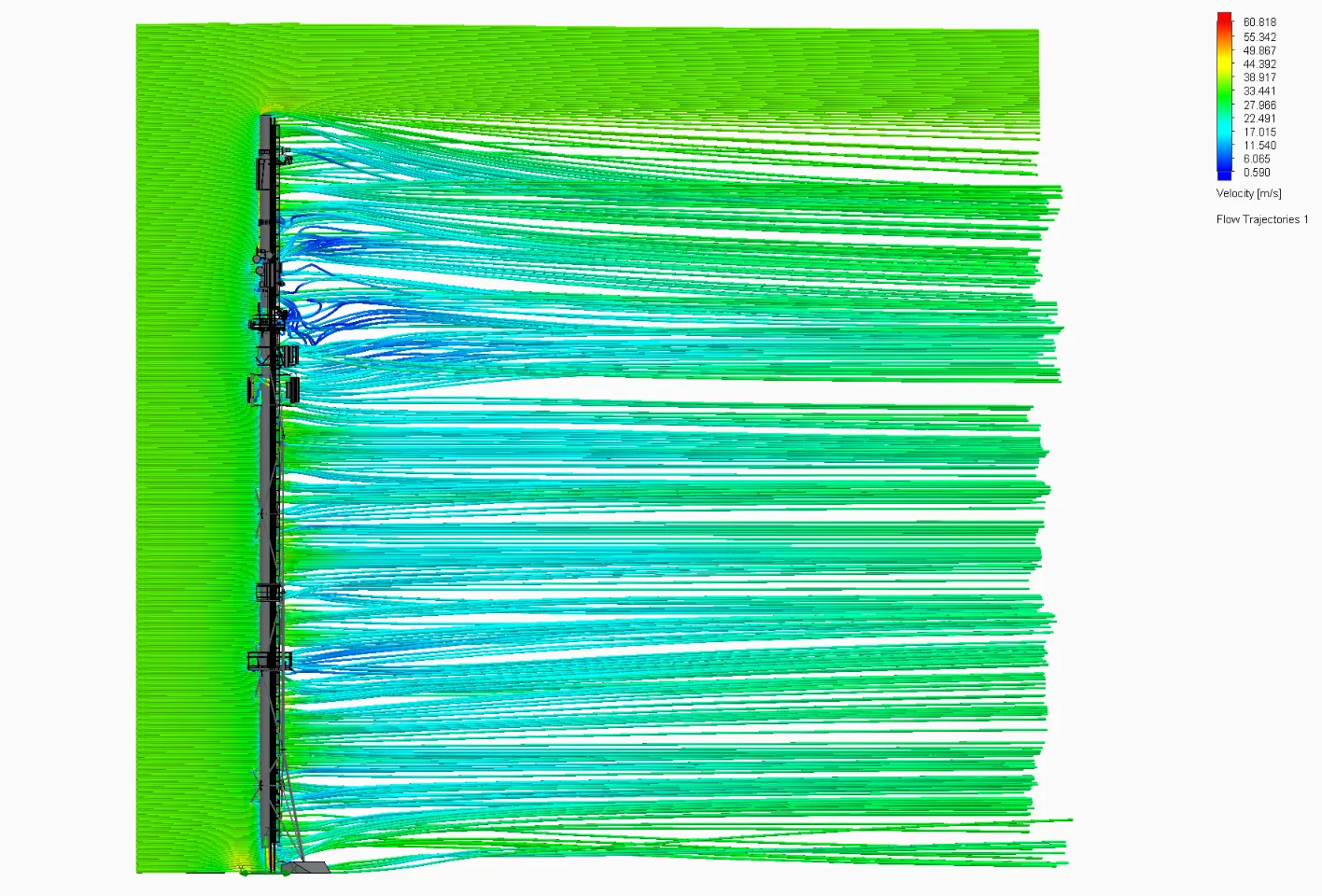

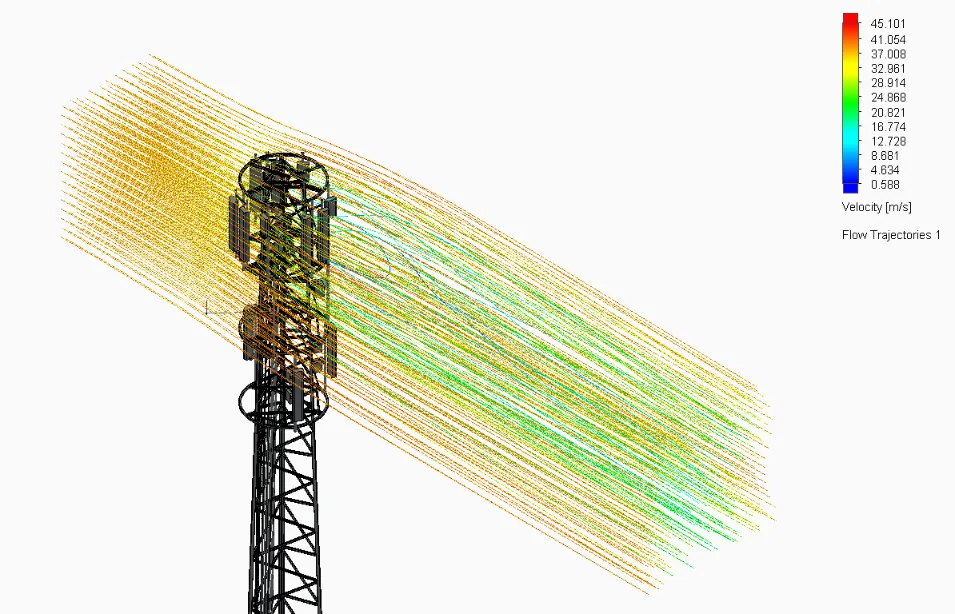

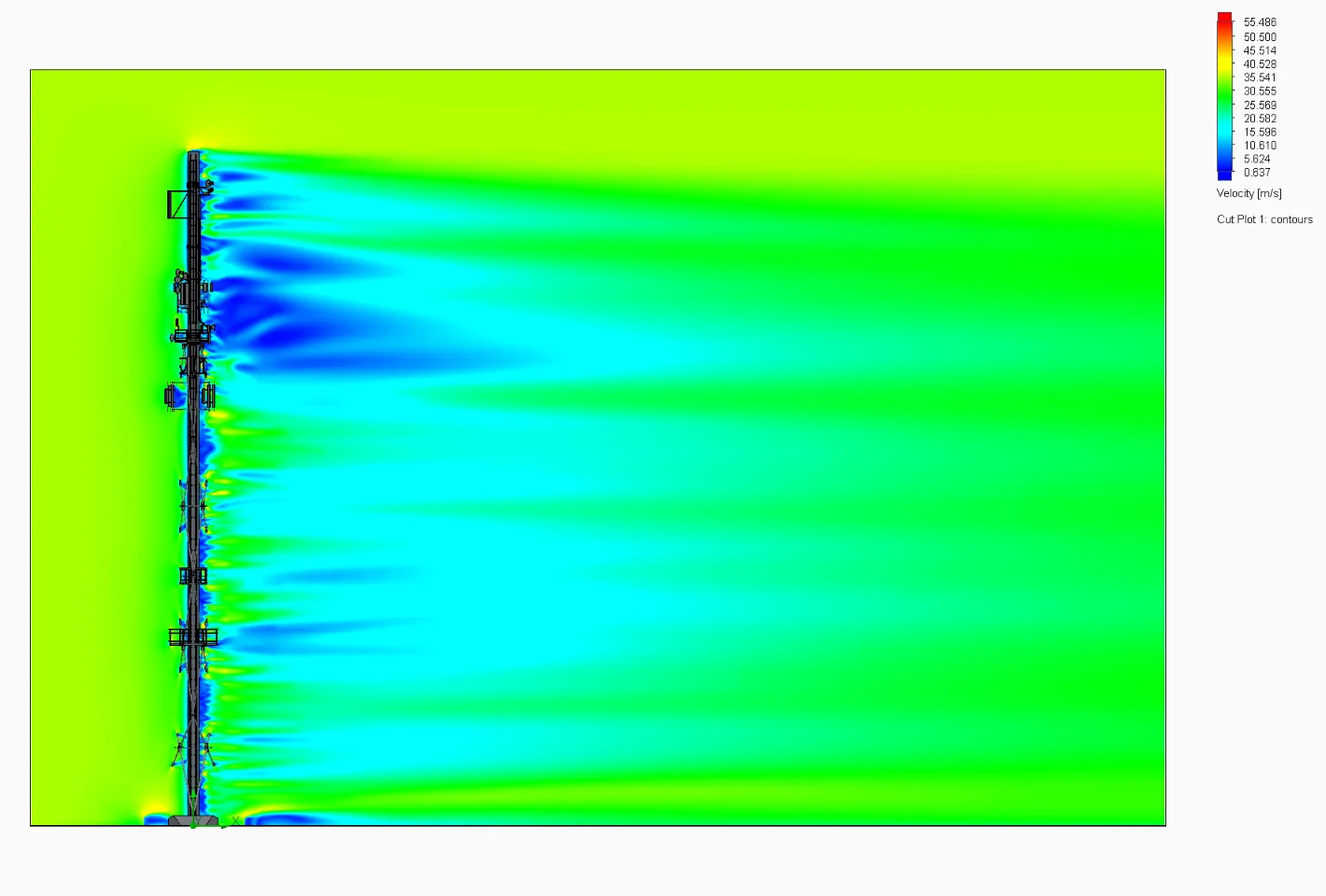

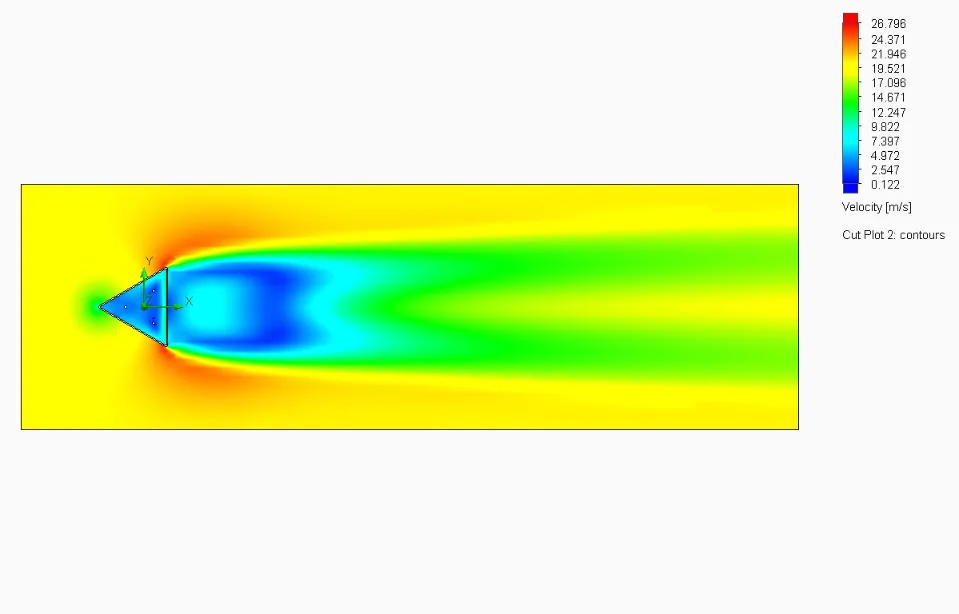

Analizy CFD to wirtualny tunel aerodynamiczny, w którym testujemy wybrany element 3D. Wykorzystaniu analiz przepływów CFD w projektowaniu konstrukcji budowlanych pozwala na urealnienie sił, jakie generuje wiatr działający na konstrukcję. Klasyczne metody wyznaczania sił na elementy konstrukcji bazują na wielu, często asekuracyjnych, założeniach i uproszczeniach. Dzięki analizom CFD możemy z dużą precyzją analizować dowolny kształt geometryczny i uzyskiwać siły, jakie powstają na skutek działania wiatru.
Zapytaj o ofertę
Analizy CFD
Analizy CFD (Computational Fluid Dynamics) to zaawansowane techniki numeryczne, które umożliwiają szczegółowe modelowanie i symulację przepływów cieczy oraz gazów w różnych środowiskach. Wykorzystując metody obliczeniowe, analizują one interakcje płynów z otoczeniem, co pozwala na przewidywanie ich zachowań w różnych warunkach.

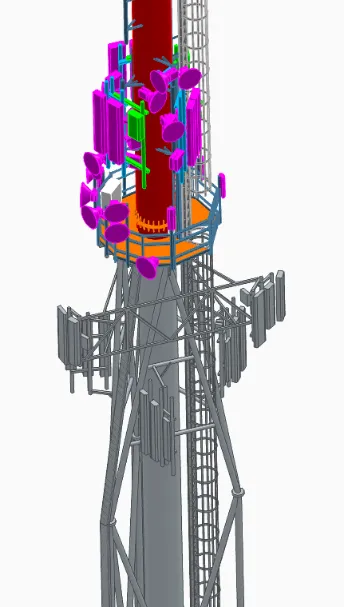

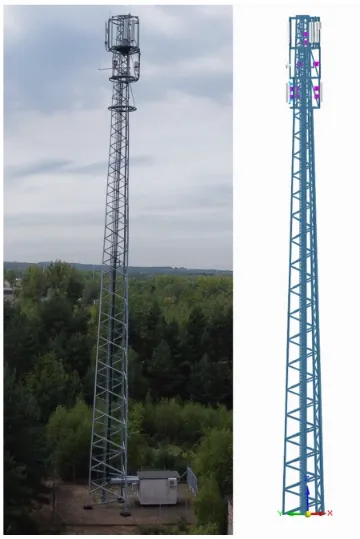

W kontekście budownictwa, analizy CFD pełnią rolę wirtualnego tunelu aerodynamicznego, umożliwiając testowanie wybranych elementów 3D pod kątem wpływu wiatru i innych czynników środowiskowych. Dzięki tej metodzie można precyzyjnie określić obciążenia działające na konstrukcje budowlane, eliminując potrzebę stosowania asekuracyjnych założeń i uproszczeń. Analizy te pozwalają również na projektowanie lżejszych i bardziej ekonomicznych konstrukcji oraz skrócenie procesu inwestycyjnego w przypadku przebudów czy nadbudów istniejących obiektów.
Analizy CFD są szczególnie przydatne w branżach takich jak inżynieria budowlana, energetyka, motoryzacja czy lotnictwo, gdzie precyzyjne modelowanie przepływów płynów ma kluczowe znaczenie dla efektywności i bezpieczeństwa projektowanych rozwiązań.
Wykorzystanie analiz CFD
Analizy CFD przeprowadzamy w programie Solid Edge z dodatkiem do analiz przepływów FloEFD.
Przykładowe korzyści z wykorzystania symulacji przepływów CFD:
- Precyzyjne wyznaczenie obciążeń na elementy bez konieczności stosowania asekuracyjnych uproszczeń i założeń
- Możliwość wyznaczenia obciążenia na dowolnie skomplikowane złożenie w zasadzie bez ograniczeń geometrycznych
- Możliwość projektowania lżejszych, bardziej ekonomicznych konstrukcji
- Możliwość skrócenia procesu inwestycyjnego w przypadku przebudów, wzmocnień czy nadbudów istniejących obiektów
Sprawdź również ofertę na: Analizy MES
FAQ – Analizy CFD
1. Co to jest analiza CFD?
Analiza CFD (Computational Fluid Dynamics) to zaawansowana metoda numeryczna pozwalająca symulować przepływ cieczy i gazów przy użyciu modeli komputerowych. Dzięki niej można analizować m.in. przepływ powietrza, rozkład ciśnienia, prędkości oraz oddziaływanie płynów na konstrukcje lub urządzenia. Symulacje CFD pozwalają przewidywać zachowanie przepływów w różnych warunkach bez konieczności wykonywania kosztownych badań fizycznych.
2. Do czego wykorzystuje się analizy CFD?
Analizy CFD stosuje się wszędzie tam, gdzie istotny jest przepływ powietrza, gazów lub cieczy. Najczęściej wykorzystywane są w budownictwie, energetyce, lotnictwie, motoryzacji czy przemyśle. Dzięki symulacjom można analizować aerodynamikę obiektów, efektywność instalacji wentylacyjnych oraz wpływ wiatru na konstrukcje.
3. Jak działają symulacje przepływów CFD?
Symulacje CFD polegają na rozwiązaniu równań opisujących ruch płynów, takich jak równania Naviera-Stokesa. Komputer dzieli analizowany model 3D na siatkę obliczeniową i dla każdego elementu oblicza parametry przepływu, takie jak prędkość, temperatura czy ciśnienie. Dzięki temu można bardzo dokładnie przewidzieć zachowanie przepływu wokół badanego obiektu.
4. Dlaczego warto wykonać analizę CFD na etapie projektowania?
Wykonanie symulacji CFD już na etapie projektowym pozwala wykryć potencjalne problemy aerodynamiczne lub przepływowe jeszcze przed budową prototypu. Dzięki temu możliwa jest optymalizacja kształtu, zmniejszenie oporów przepływu oraz poprawa efektywności projektowanych rozwiązań, co znacząco ogranicza koszty i czas realizacji inwestycji.
5. Jakie korzyści daje analiza przepływu powietrza metodą CFD?
Analiza przepływu powietrza CFD pozwala m.in.:
- dokładnie określić obciążenia aerodynamiczne działające na konstrukcję,
- zoptymalizować kształt elementów konstrukcyjnych,
- poprawić efektywność systemów wentylacyjnych,
- zmniejszyć zużycie energii w instalacjach przemysłowych,
- ograniczyć konieczność wykonywania badań w tunelu aerodynamicznym.
6. Czy analizy CFD mogą zastąpić badania w tunelu aerodynamicznym?
W wielu przypadkach symulacje CFD mogą pełnić rolę tzw. wirtualnego tunelu aerodynamicznego. Pozwalają testować różne warianty konstrukcji i szybko analizować wpływ zmian geometrycznych na przepływ powietrza. Badania fizyczne są nadal stosowane w końcowych etapach projektu, jednak CFD znacząco ogranicza ich liczbę.
7. Jakie elementy można analizować przy użyciu CFD?
Za pomocą analiz CFD można badać zarówno przepływy zewnętrzne, jak i wewnętrzne. Analizie poddaje się m.in.:
- budynki i konstrukcje narażone na działanie wiatru,
- instalacje wentylacyjne i klimatyzacyjne,
- urządzenia przemysłowe,
- kanały przepływowe i systemy rurociągów,
- elementy aerodynamiczne w motoryzacji lub lotnictwie.
8. Czy analiza CFD pozwala zoptymalizować konstrukcję?
Tak. Jedną z największych zalet symulacji CFD jest możliwość optymalizacji konstrukcji jeszcze przed jej wykonaniem. Analiza przepływów umożliwia identyfikację obszarów generujących największe obciążenia lub opory, co pozwala wprowadzić zmiany w projekcie i poprawić jego wydajność.
9. Ile trwa wykonanie analizy CFD?
Czas realizacji analizy CFD zależy od stopnia skomplikowania modelu, liczby analizowanych wariantów oraz wymaganej dokładności obliczeń. Proste symulacje mogą być wykonane w ciągu kilku dni, natomiast bardziej złożone projekty wymagające wielu iteracji mogą trwać kilka tygodni.
10. Kiedy warto zlecić wykonanie symulacji CFD?
Symulację CFD warto wykonać w szczególności wtedy, gdy:
- projektowana konstrukcja jest narażona na działanie silnego wiatru,
- konieczna jest optymalizacja przepływu powietrza lub cieczy,
- wymagane jest ograniczenie kosztów prototypowania,
- potrzebna jest dokładna analiza aerodynamiczna lub termiczna systemu.
Projektowanie wspomagane analizami przepływów CFD
Wykorzystanie analizy CFD jest bardzo szerokie. Możliwe jest zarówno wykorzystanie wyników z analizy CFD do projektowania konstrukcji, ale także do optymalizacji układu elementów generujących największe obciążenie w celu zmniejszenia wartości tego obciążenia. Wykonujemy analizy przepływów gazów i cieczy oraz przepływów wewnętrznych i zewnętrznych.
