Żelbetowy pływak pod domy na wodzie

Opis realizacji

Podstawą opracowania jest wykonanie projektu wykonawczego pływaka żelbetowego o wymiarach 7x20x2m.
Na podstawie ustaleń z zamawiającym przyjęto następujące założenia do obliczeń:

• Pływak znajdować się będzie w obszarze wód słodkowodnych,
• Zastosowane zostaną rozwiązania dla tłumienia fal oraz niezamarzania wody przy pływaku.

Zakres prac

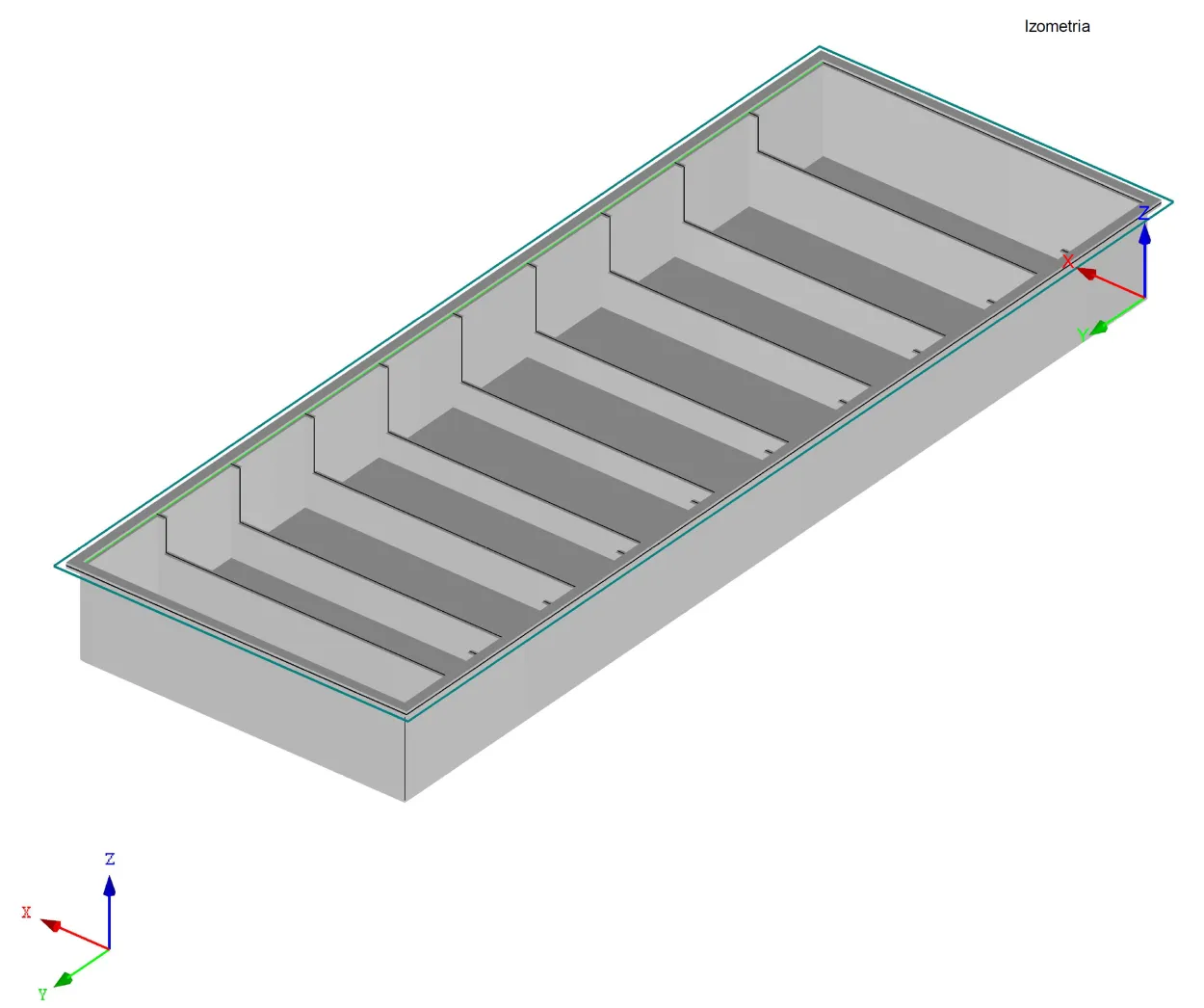

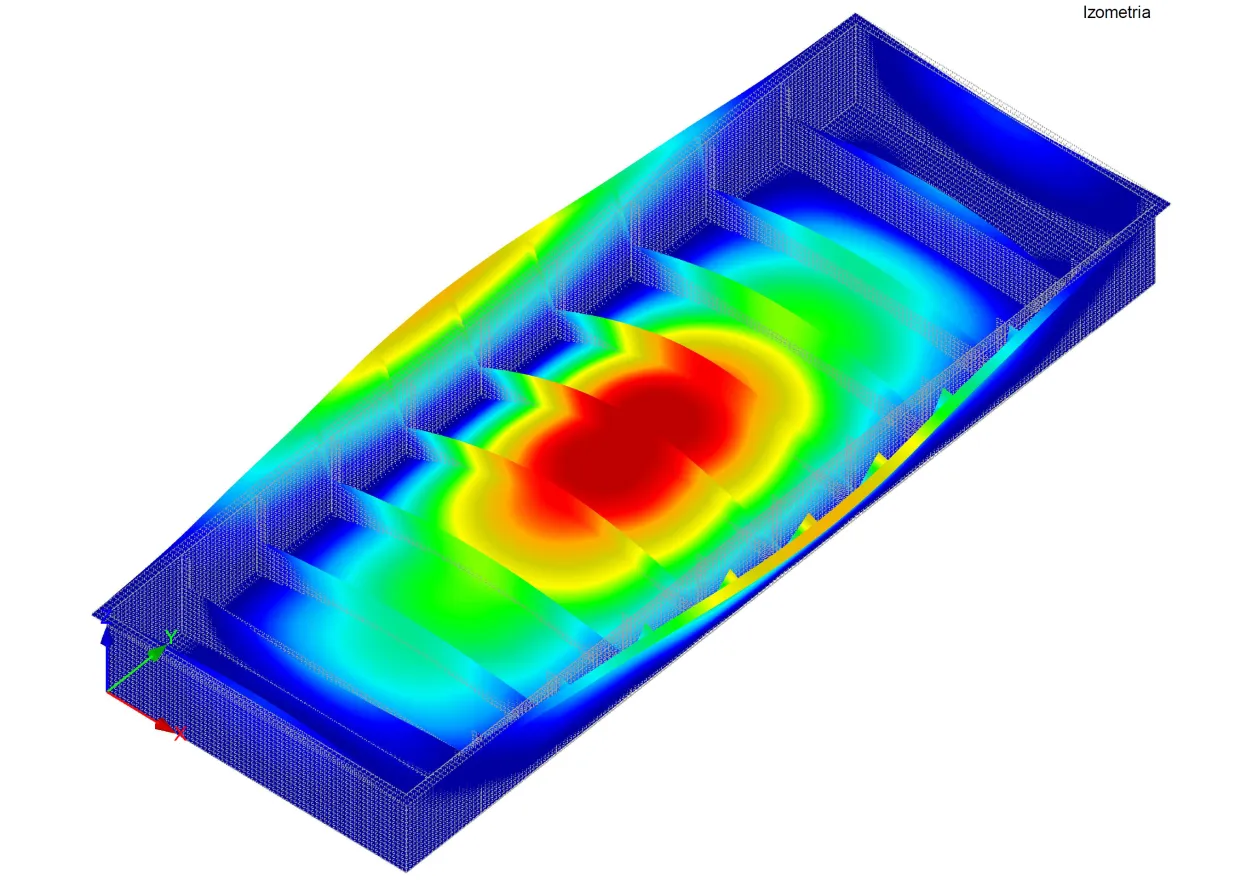

Wstępne obliczenia wykonano w oparciu o wytyczne od Inwestora w celu dobrania geometrii pływaka do oczekiwanej nośności oraz wyporności. Następnie, w celu wyznaczenia sił wewnętrznych oraz optymalizacji schematu statycznego wykonano model obliczeniowy pływaka w programie RFEM.

Sprawdziliśmy również pływalność, głębokość zanurzenia, wysokość wolnej burty i stateczność.

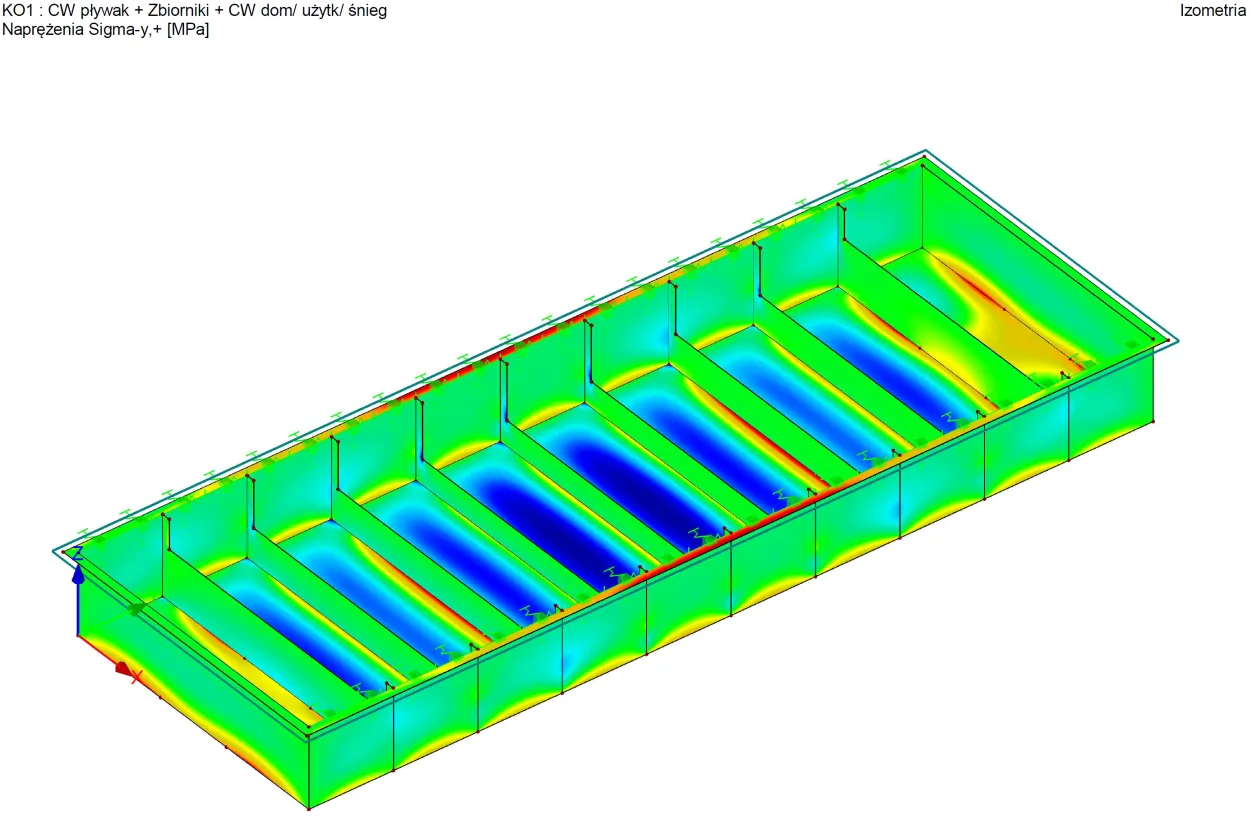

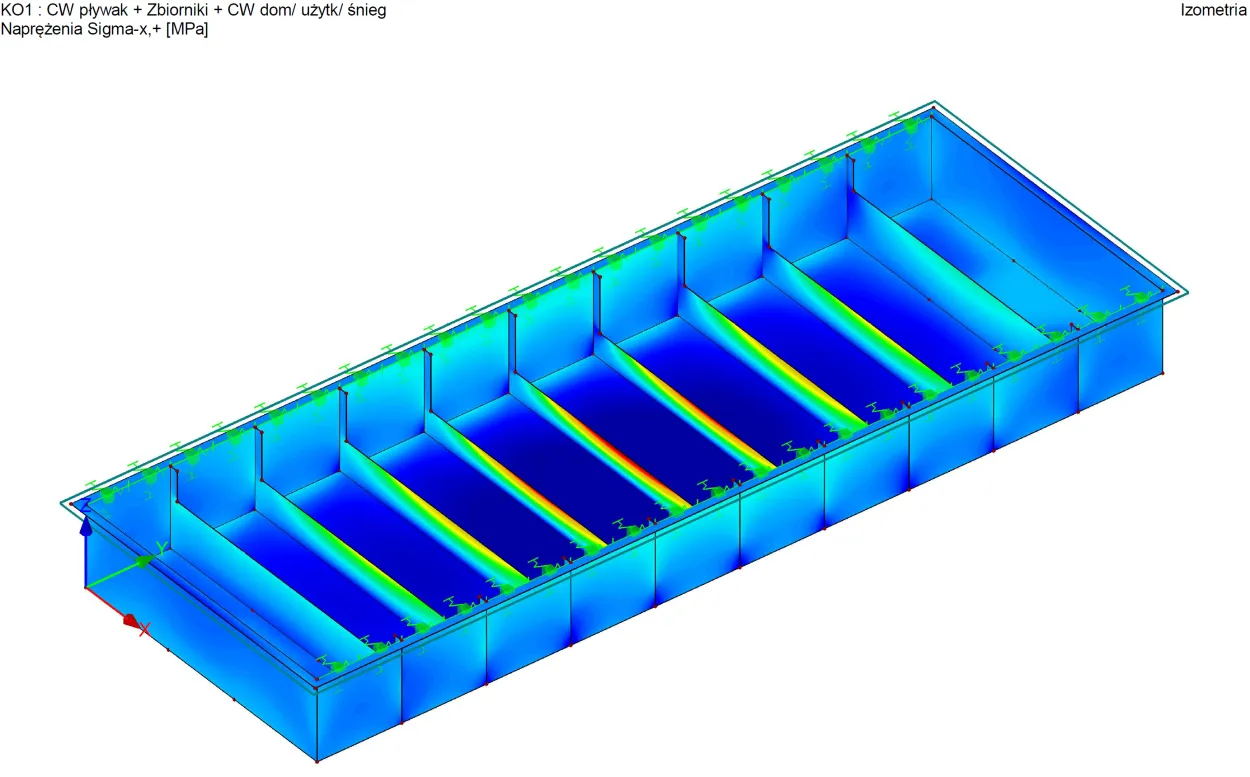

W celu zapewnienia szczelności pływaka przyjęto, iż decydującym Stanem Granicznym dla konstrukcji pływaka jest Stan Graniczny Użytkowalności – który następuje w momencie jego zarysowania. Układ żeber usztywniających w pływaku został dobrany tak, aby zminimalizować naprężenia rozciągające. Przyjęta geometria pływaka, grubość ścian i dna oraz klasa betonu pozwoliły na pozostanie przekroju żelbetowego pływaka pozostającego w kontakcie z wodą w fazie I, tzn. niezarysowanej.

Największym wyzwaniem obliczeniowym było uwzględnienie procesu wiązania mieszanki betonowej – przyrostu skurczu, wytrzymałości oraz możliwości pojawienia się rys.

Pielęgnacja betonu podczas dojrzewania jest jednym z kluczowych czynników do powodzenia inwestycji.
