Zleceniodawca: SPZOZ Międzychód Rok inwestycji: 2026
Analiza lądowiska dla helikopterów
Cele i założenia projektu
- Cel główny:
Głównym celem przeprowadzenia analizy jest ilościowa i jakościowa ocena warunków aerodynamicznych panujących w bezpośrednim otoczeniu wyniesionego lądowiska dachowego SPZOZ w Międzychodzie. - Cele inżynieryjno-operacyjne:
Analiza ma na celu ocenę interakcji strugi wirnika z otoczeniem, identyfikację stref zawirowań i turbulencji krawędziowych oraz weryfikację, czy lokalne warunki nie stwarzają niedopuszczalnych zagrożeń dla operacji śmigłowców ratunkowych (zgodnie z przepisami LPR i ICAO/EASA). - Obiekt i otoczenie:
Przedmiotem analizy jest wyniesiona płyta przyziemienia (TLOF) wraz z konstrukcją nośną dachu szpitala. Geometrię budynku oraz otoczenia w promieniu 300 m odwzorowano na podstawie wizji lokalnej z wykorzystaniem drona oraz chmury punktów ze skaningu laserowego LiDAR, natomiast lokalne warunki wiatrowe wyznaczono na bazie 10-letnich danych synoptycznych IMGW-PIB - Statek powietrzny:
Jako reprezentatywny statek powietrzny przyjęto śmigłowiec ratowniczy Airbus EC135 (H135). - Warunki brzegowe:
Szczegółowej weryfikacji poddano również przestrzeń pod płytą lądowiska (airgap o prześwicie 3,0 m), w której zlokalizowano urządzenia i kanały wentylacyjne szpitala..


Metoda, obliczenia
- Narzędzia numeryczne:

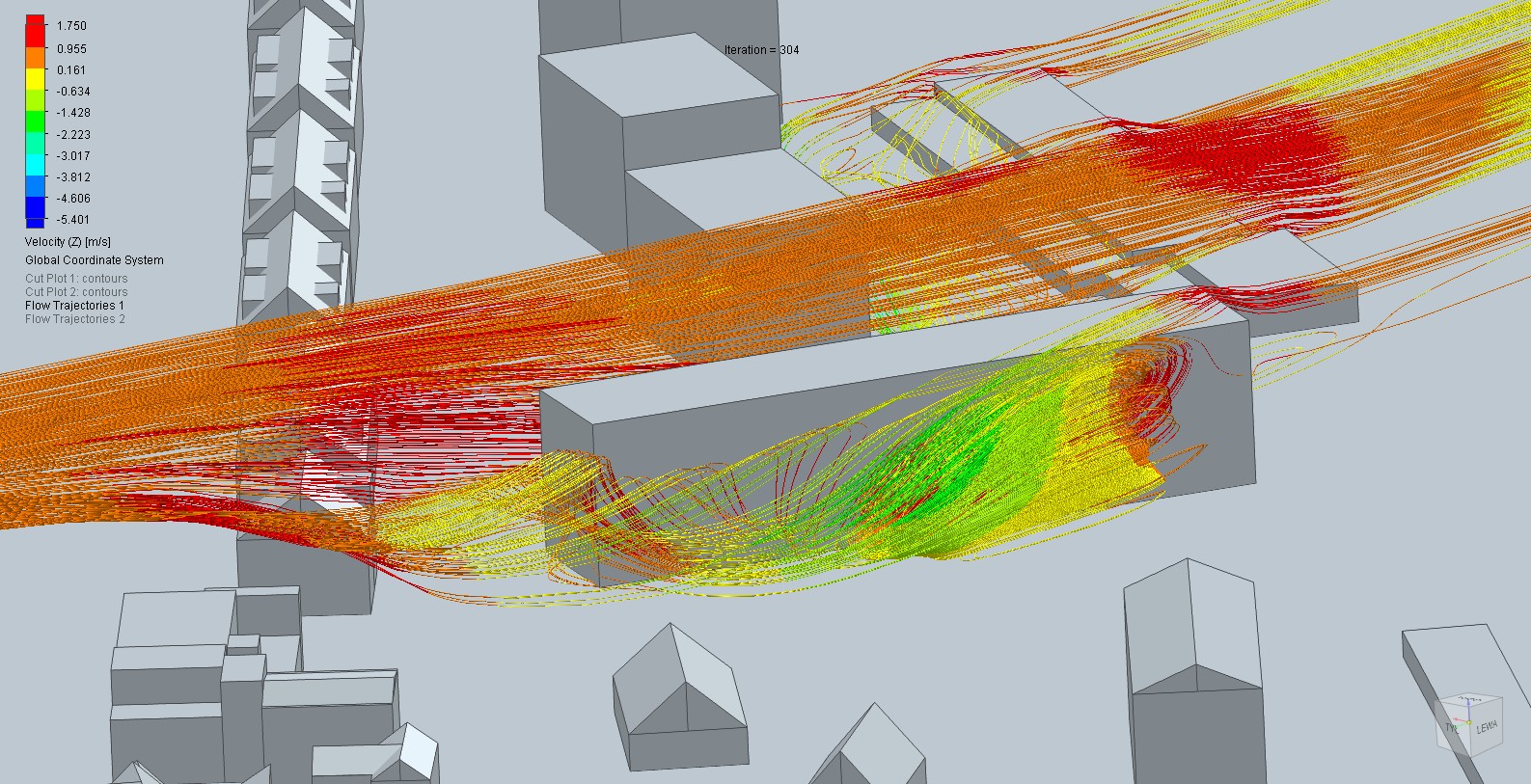

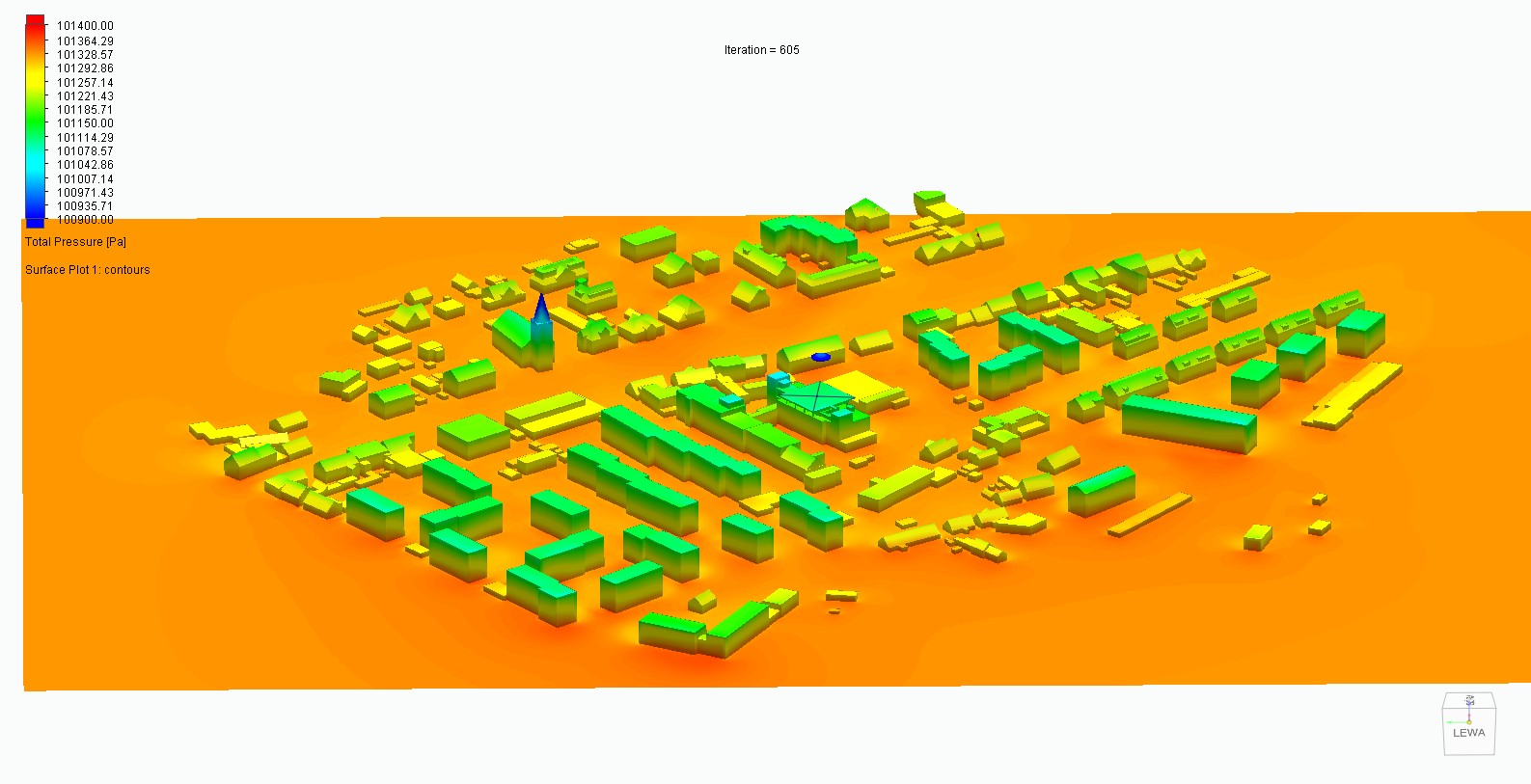

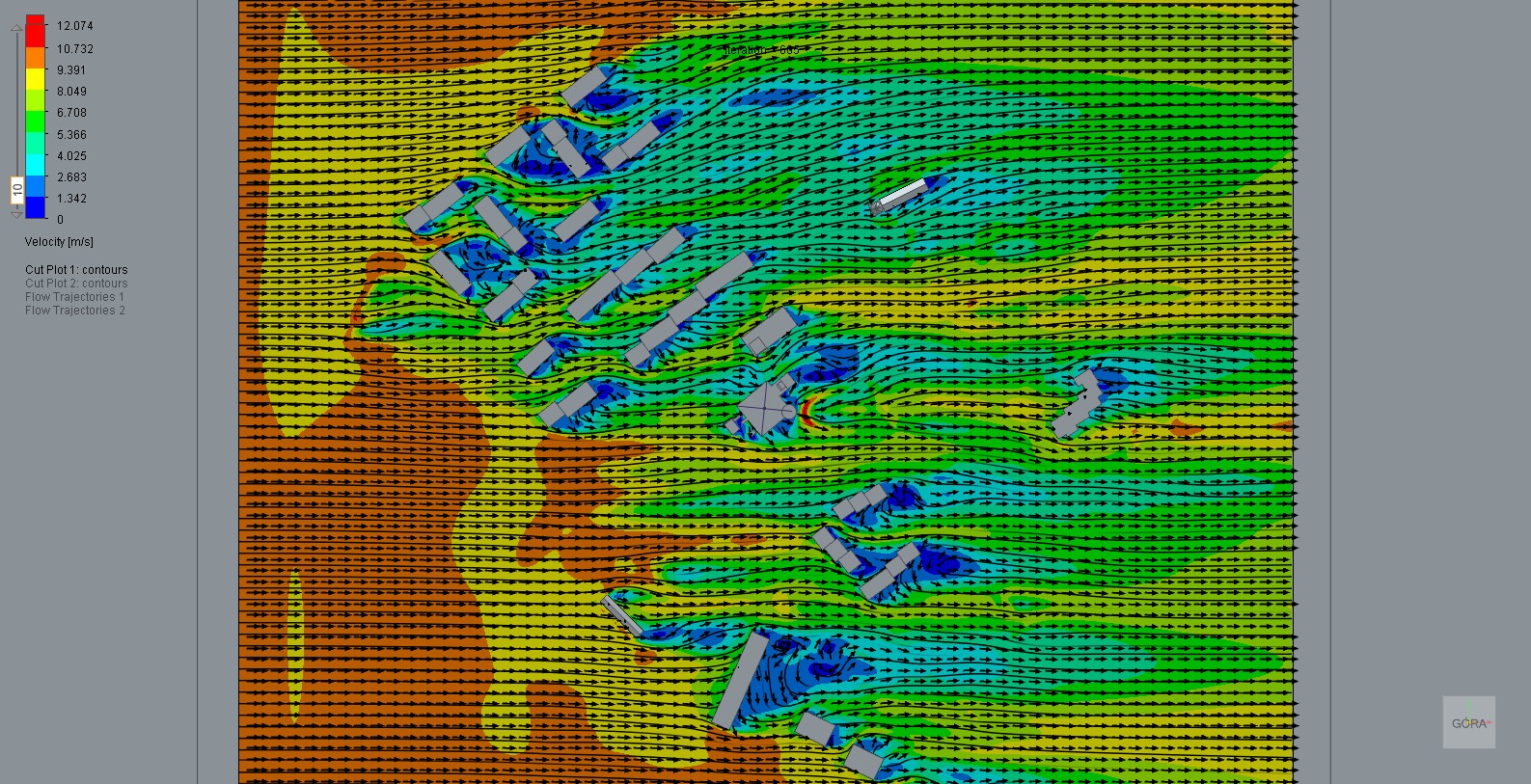

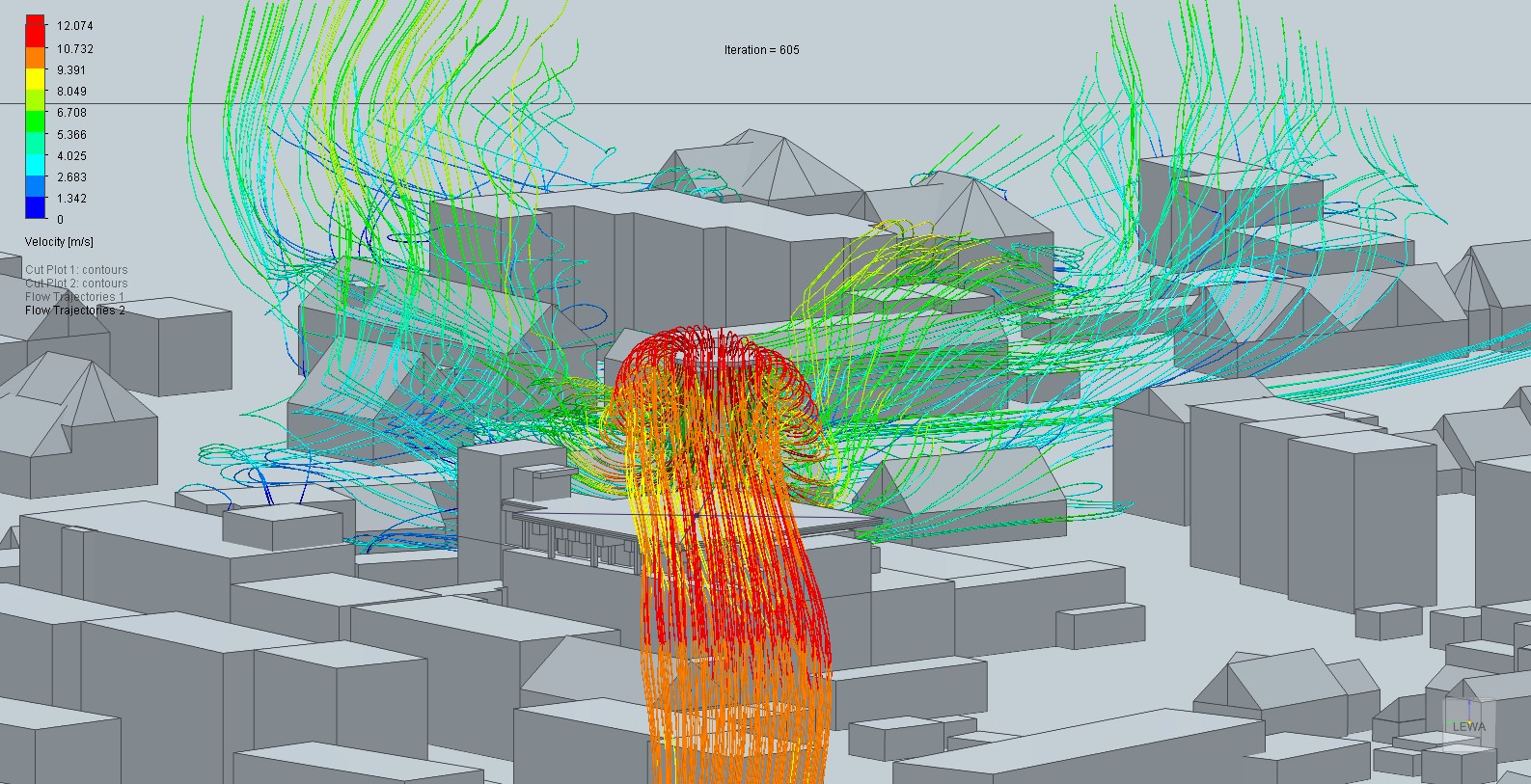

Analizę warunków przepływu powietrza przeprowadzono z wykorzystaniem numerycznej mechaniki płynów (CFD) w środowisku obliczeniowym FloEFD. - Modelowanie przepływu:
Zastosowano sformułowanie równań Naviera-Stokesa uśrednionych w czasie (RANS), gdzie wpływ turbulencji uwzględniono m.in. z użyciem modelu k–ε. - Parametryzacja i dyskretyzacja: Wirnik śmigłowca zamodelowano za pomocą wirtualnego dysku (Internal Fan), a do dyskretyzacji domeny użyto siatki kartezjańskiej z technologią SmartCells i lokalnymi zagęszczeniami (np. w strefie strugi wirnika i na krawędziach płyty).

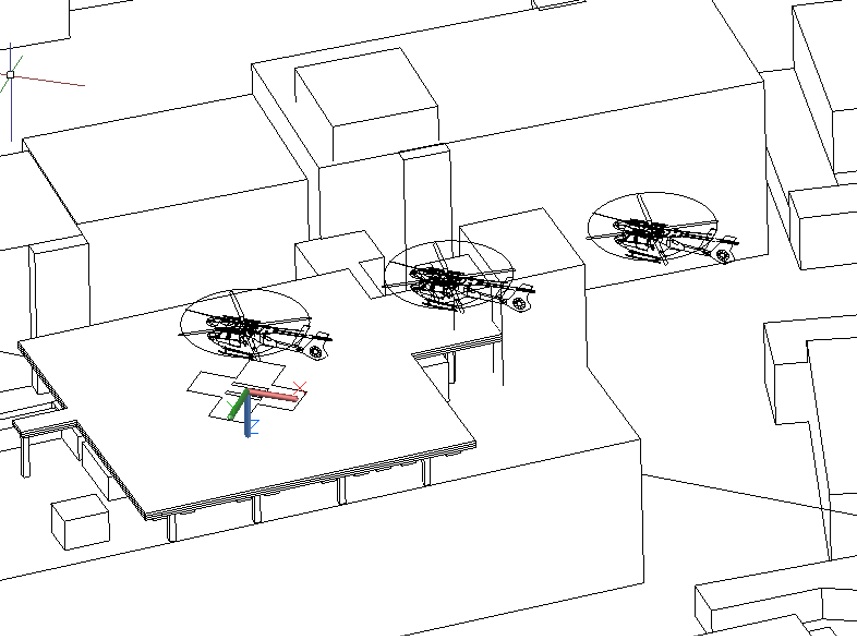

- Scenariusze i kryteria oceny: Ocenie poddano trzy pozycje śmigłowca (A, B, C) nad lądowiskiem w warunkach ciszy wiatrowej, wiatru czołowego oraz bocznego. Jako podstawowy parametr aerodynamiczny przyjęto odchylenie standardowe pionowej składowej prędkości przepływu, określając 1,75 m/s jako wartość ostrzegawczą, a 2,4 m/s jako poziom graniczny.
Wnioski i podsumowanie
- Ogólne bezpieczeństwo lądowiska:
Przeprowadzone symulacje CFD jednoznacznie wykazały, że otaczająca zabudowa oraz bryła szpitala nie generują niebezpiecznych uskoków wiatru ani stref oderwania strug na ścieżkach podejścia. Potwierdzono, że lądowisko zapewnia w pełni bezpieczne warunki do realizacji operacji śmigłowców HEMS (LPR) w najwyższej klasie osiągów Performance Class 1 (PC1) – bez konieczności stosowania kosztownych osłon wiatrowych czy deflektorów. - Lokalne strefy zawirowań:

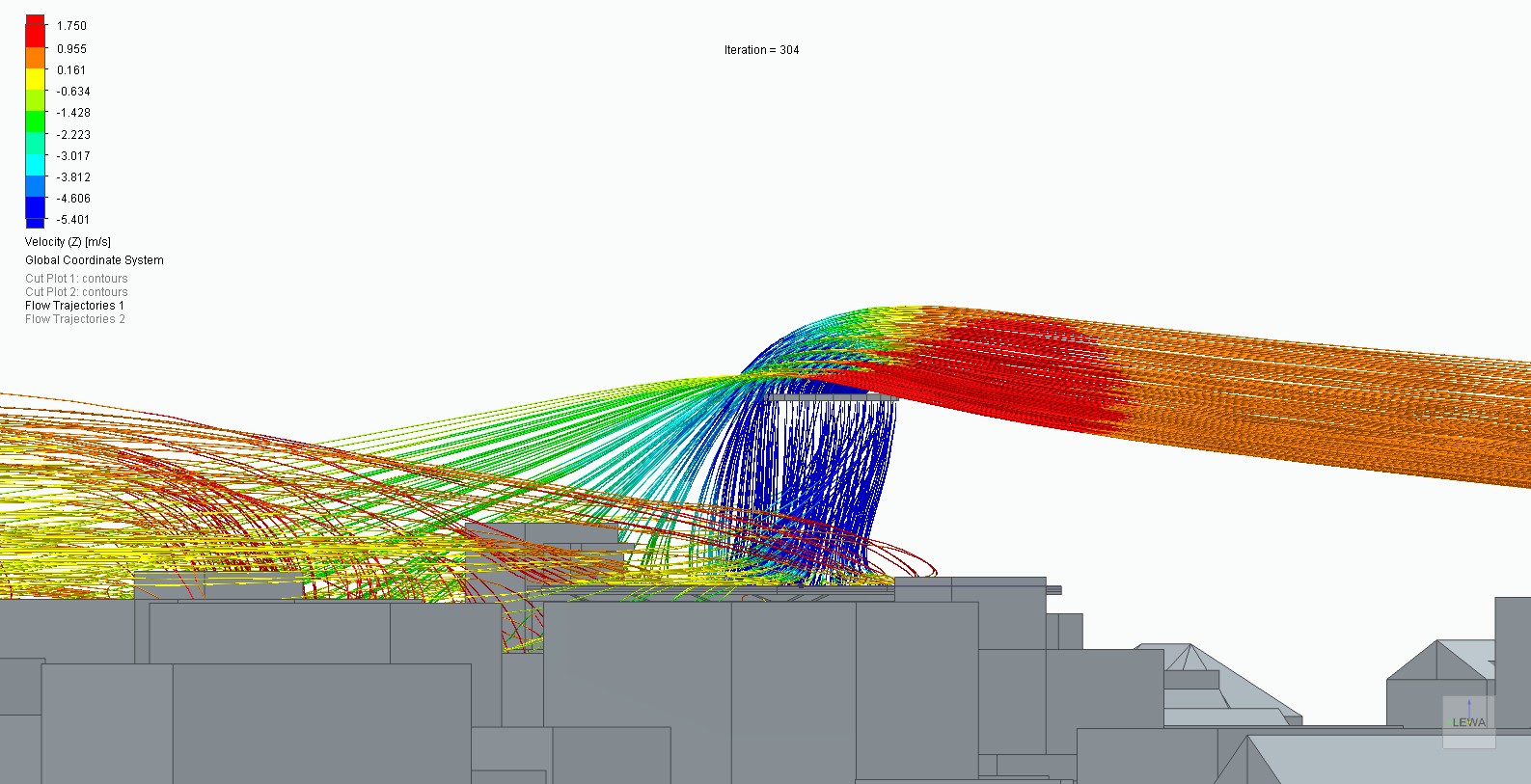

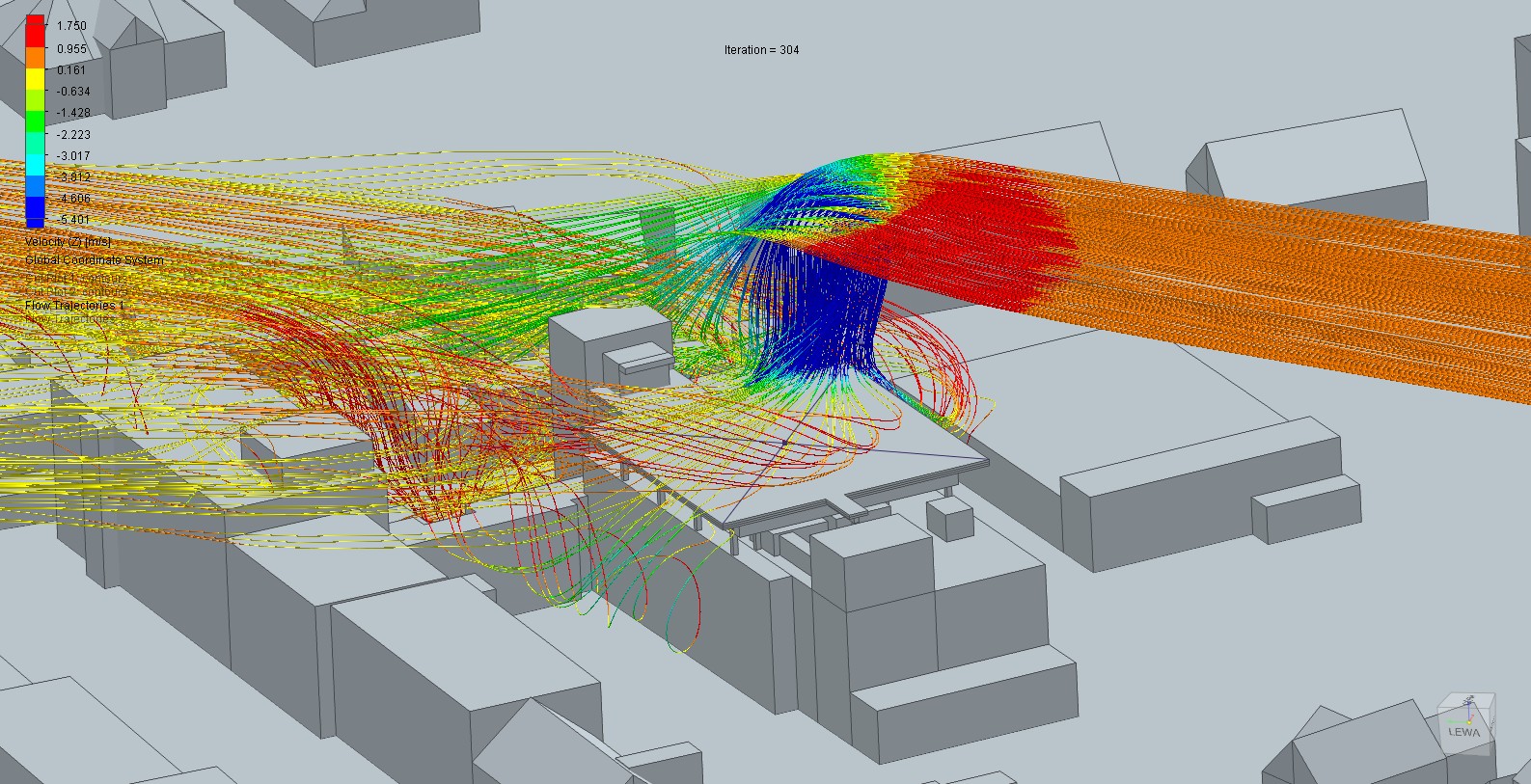

Wykazano występowanie lokalnych stref podwyższonej porywistości (przekraczających 2,4 m/s) bezpośrednio nad płytą lądowiska, generowanych głównie przez strugę wirnika. Zaburzenia te nie obejmują jednak całej strefy operacyjnej, a poniżej płyty wartości pozostają niskie – poniżej 1,7 m/s. Porównanie z warunkami ciszy wiatrowej dowiodło, że lokalne przekroczenia progu 2,4 m/s w fazie zawisu wynikają wyłącznie z naturalnej pracy samego wirnika nośnego (strugi podwirnikowej), a nie z wadliwego ukształtowania konstrukcji dachu czy otoczenia.. - Wpływ szczeliny napowietrzającej:
Zgodnie z badaniami ewentualne zabudowanie szczeliny napowietrzającej (airgap) pod płytą lądowiska nie wywiera mierzalnego wpływu na warunki operacyjne. Ze względu na uwarunkowania architektoniczne i niską prędkość strugi w tej strefie, wpływ szczeliny na parametry przepływu nad płytą uznaje się za znikomy.
Zobacz również

Projekty specjalne

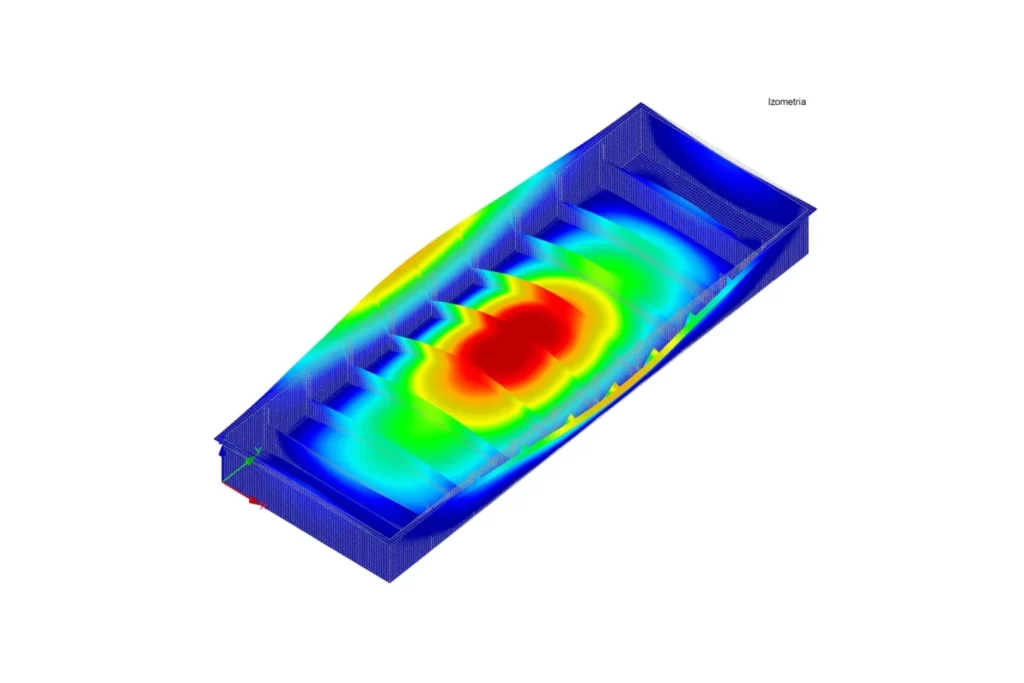

Żelbetowy pływak pod domy na wodzie
Wyzwanie polegało na zaprojektowaniu pływaka żelbetowego o wymiarach 7x20x2m.
Więcej ›
Wieże, maszty, kominy, pylony
Typoszereg wież telekomunikacyjnych CP
Typoszereg lekkich i bardzo wytrzymałych wież telekomunikacyjnych.
Więcej ›
Projekty specjalne

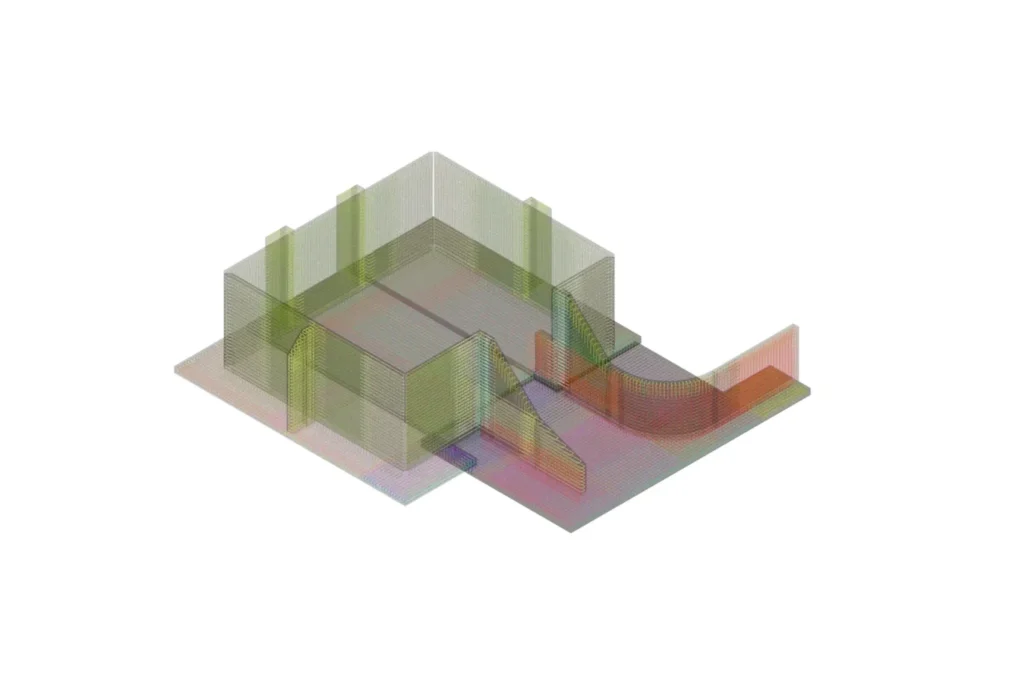

Pierwszy w Polsce naziemny skład materiałów wybuchowych dla górnictwa
